Como componente elástico central del sistema de sujeción de rieles, los clips elásticos ferroviarios internacionales están estandarizados en torno a cuatro dimensiones principales: materiales, rendimiento, pruebas y aplicación. El marco general presenta una estructura de "estándares internacionalmente aceptados que marcan el camino, estándares regionales que brindan detalles y estándares nacionales que se adaptan a diferentes situaciones". Su función principal es regular el diseño, la producción, las pruebas y el uso de clips elásticos, garantizando la intercambiabilidad, la seguridad y la durabilidad en diferentes países y líneas ferroviarias, cubriendo diversos escenarios ferroviarios, incluidos los convencionales, los de transporte pesado-y los de alta-velocidad. Actualmente, las normas internacionales sobre clips elásticos ferroviarios se dividen principalmente en tres categorías: normas aceptadas internacionalmente, normas unificadas regionalmente y normas específicas de los principales países. Estos estándares se complementan entre sí, cada uno con su propio enfoque, formando colectivamente un sistema de estándares internacional completo.
1. Normas relacionadas con la Organización Internacional de Normalización (ISO)
1. Normas relacionadas con la Organización Internacional de Normalización (ISO)
La atención se centra principalmente en las pruebas de materiales de tiras elásticas y las pruebas de sistemas de sujetadores, que son la base para la producción y pruebas globales de tiras elásticas. Incluye principalmente:
- Serie ISO 22074: "Aplicaciones ferroviarias-Vías-Métodos de prueba de sistemas de fijación" aclara los procedimientos de prueba y los estándares de evaluación para indicadores clave como la presión de clip, la rigidez de elevación, la vida útil ante la fatiga y el rendimiento del aislamiento. Es la especificación general básica para la verificación del rendimiento de los clips.
- ISO 5948: "Estándar de prueba de acero para resortes" estipula la composición química, las propiedades mecánicas, la estructura metalográfica y otros requisitos del acero para resortes utilizado para las barras de resorte, y proporciona un estándar unificado para la selección de materiales de las barras de resorte.

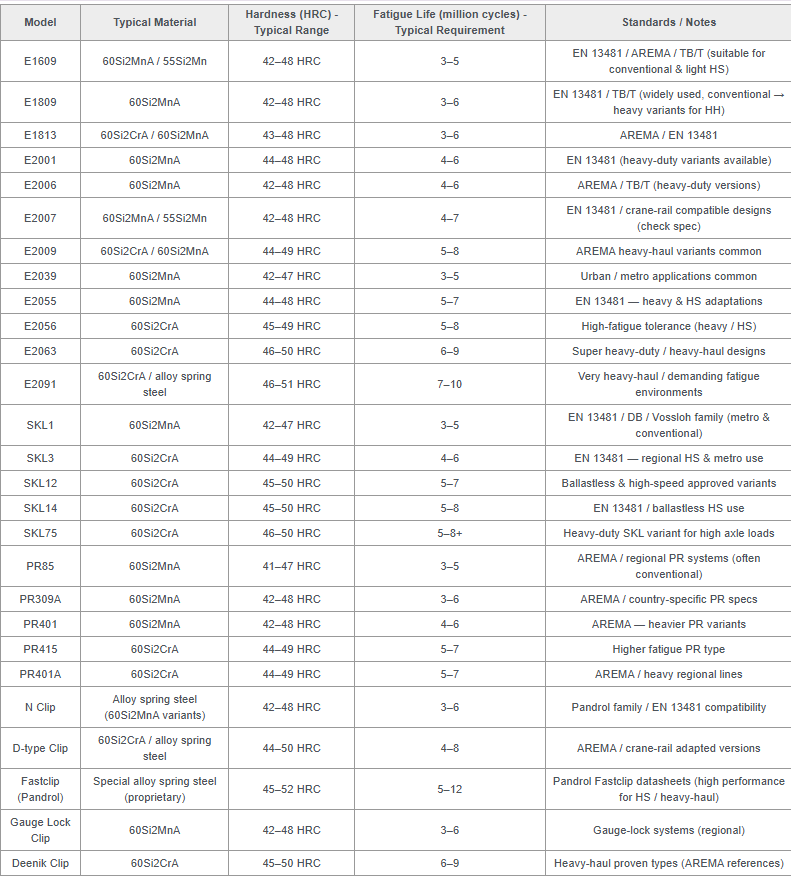

Descripción de productos
2. Normas relevantes de la Unión Internacional de Ferrocarriles (UIC) Diseñadas específicamente para componentes de vías férreas, estas normas satisfacen mejor las necesidades operativas reales de los ferrocarriles y sirven como base central para la cooperación ferroviaria internacional. Incluyen principalmente: serie - UIC 860: "Condiciones técnicas generales para sujetadores de rieles", que cubre los principios de diseño, tolerancias dimensionales, tratamiento de superficie y requisitos de instalación de clips elásticos, y aclara los requisitos de compatibilidad entre clips elásticos y rieles y almohadillas de hierro, y es aplicable a varias líneas ferroviarias internacionales. . - UIC 712-3: "Especificación para pruebas de fatiga de sujetadores de rieles" se centra en el método de prueba de vida de fatiga para clips elásticos, requiriendo que Los clips elásticos no muestran grietas ni fallas bajo cargas cíclicas específicas para garantizar la confiabilidad operativa.
3. Normas europeas (EN)
Las redes ferroviarias de los países europeos están altamente interconectadas y tienen altos estándares de uniformidad. Los estándares básicos equivalen a adoptar o perfeccionar estándares internacionales y son aplicables a países europeos y países que adoptan tipos de ferrocarriles europeos. Incluye principalmente:
- La serie EN 13481: "Aplicaciones ferroviarias-Vías-Requisitos de rendimiento para sistemas de fijación" es la norma básica para los clips europeos y se divide en tres partes: Parte 1 (requisitos generales), Parte 2 (sujetadores de vía con balasto, que aclaran los indicadores de rendimiento de los modelos comúnmente utilizados, como los clips de clase C) y Parte 3 (sujetadores de vía sin lastre, adecuados para ferrocarriles de alta-velocidad y líneas de servicio pesado-).
- Estándares de soporte: estándar DIN alemán (DIN 17221 "Especificación de acero para resortes", DIN EN 13481, equivalente al estándar europeo), estándar BS británico (BS EN 13481, equivalente al estándar europeo), que refina aún más el proceso de producción y los detalles de prueba.
4. Estándar norteamericano Con los ferrocarriles estadounidenses y canadienses como núcleo, se adapta a las características de línea de cargas pesadas y grandes cargas por eje en América del Norte. Los estándares se centran en la practicidad y la durabilidad. Incluye principalmente: - Normas AREMA (Asociación Estadounidense de Ingeniería y Mantenimiento de Ferrocarriles): El Capítulo 3 "Estructura de la vía" del "Manual de ingeniería ferroviaria" aclara la presión de pandeo, la vida a fatiga y los requisitos de material de las barras elásticas. El acero para resortes AISI 6150 se usa comúnmente y estipula que la presión de pandeo de las barras elásticas debe alcanzar 10-15 kN, y la vida de fatiga no debe ser inferior a 3×10⁶ veces. - Normas ASTM: ASTM A232 "Especificación de acero para resortes" y ASTM E466 "Método de prueba de fatiga" brindan soporte técnico para pruebas de rendimiento y materiales de resortes, y se utilizan junto con AREMA. estándares. ### 3. Estándares específicos del país-principal (adaptados a las condiciones nacionales, características distintivas) Cada país combina sus propias características de operación ferroviaria (como la velocidad del ferrocarril de alta-velocidad, carga por eje de servicio pesado, especificaciones del tipo de riel) y formula sus propios estándares sobre la base de estándares internacionales y regionales para aclarar los requisitos técnicos y las especificaciones del modelo de las barras elásticas comúnmente utilizadas en el país para garantizar que satisfagan las necesidades de sus propias líneas.

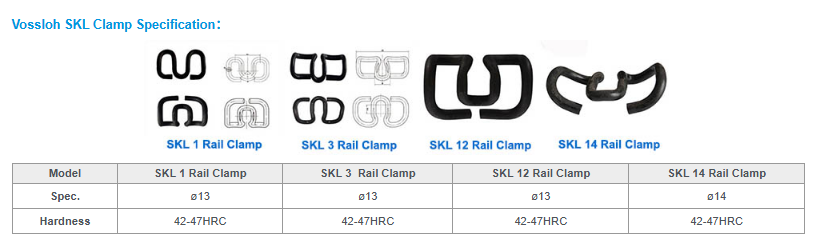

5. Estándar alemán (soporte del sistema Vossloh) Basado en el sistema de sujeción alemán Vossloh, se ha desarrollado un estándar exclusivo de tira elástica, con clasificación de presión rápida, que es adecuado para líneas ferroviarias en países europeos y muchos países alrededor del mundo: - Estándares básicos: EN 10089 (Especificación de acero para resortes), DIN 17221, aclaran los requisitos técnicos para las barras de resorte de la serie SKL (SKL 12/15/18), entre las que se encuentra SKL 15 Las barras de resorte tienen una presión de hebilla de 15 kN, son adecuadas para rieles UIC60 y son el estándar británico. 6. más utilizado (soporte del sistema Pandrol). El sistema de sujeción británico Pandrol se centra en requisitos de instalación rápida y de servicio pesado-. El estándar principal es BS EN 13481. Los clips presentados incluyen la serie PR (alta presión de pandeo, adecuada para ferrocarriles de servicio pesado-), el sistema Fast Clip (clips pre-ensamblados, que admiten instalación mecanizada) y clips Nabla (diseño en forma de hoja-, adecuado para placas de respaldo de hierro específicas).

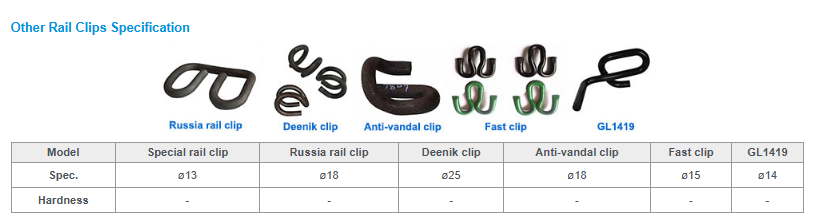

7. Otros estándares de país/región - Japón: JIS E 1115 "Track Fastener Standard", que presenta la serie de clips tipo E-, adecuados para las líneas ferroviarias de vía estrecha y Shinkansen de alta velocidad- de Japón, centrándose en una adaptación ligera y elástica.. - Rusia: GOST 31385 "Condiciones técnicas para sujetadores de ferrocarril", que se adapta a las líneas rusas de vía ancha, aclara el material, el tamaño y requisitos anticorrosión de las tiras elásticas y se combina con los rieles estándar rusos y las placas de respaldo de hierro.. - Australia: AS 1085.14 "Track Fastener Standard", adaptado a los ferrocarriles australianos de transporte pesado-, tiene requisitos más altos en cuanto a la vida útil a la fatiga y la resistencia a la corrosión de las barras elásticas.
8. Estándares chinos (Serie TB/T)
Adaptándose a las necesidades diferenciadas de los ferrocarriles convencionales, de alta-velocidad y de transporte pesado-de China, se ha formado un completo sistema estándar de ferrocarril elástico, cuyo núcleo incluye:
- Serie TB/T 3065: resortes de sujeción para ferrocarriles (última versión TB/T 3065-2020), que cubre resortes de uso común como los de tipo I, tipo II y tipo III, y especifica la fuerza de sujeción, el recorrido del resorte y los requisitos de material para diferentes resortes (comúnmente acero para resortes 60Si2MnA y 60Si2CrA).
- TB/T 3395.3-2015: Norma especial para clips elásticos de vías ferroviarias de alta-velocidad, que presenta requisitos más estrictos en cuanto a elasticidad, vida útil y rendimiento de aislamiento de clips elásticos para vías sin lastre, y es adecuado para líneas ferroviarias de alta velocidad con velocidades de 350 km/h y superiores.
En la práctica, muchos proyectos ferroviarios dan prioridad a los estándares UIC y EN para garantizar la compatibilidad transfronteriza-. Las normas nacionales proporcionan orientación adicional para condiciones operativas específicas. En general, la estandarización de los clips elásticos abarca la selección de materiales, el diseño estructural y el rendimiento ante la fatiga, lo que proporciona una base sólida para operaciones ferroviarias seguras y confiables en todo el mundo.
